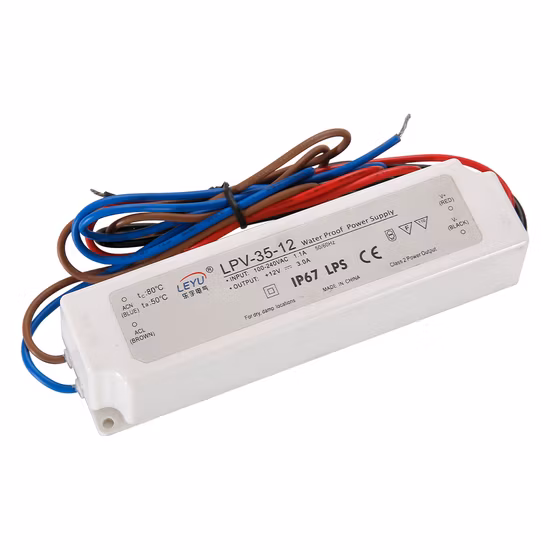

IP67 impermeable al aire libre 12V/24V/48V 35W AC DC LED controlador de potencia con CE RoHS
Fuente de alimentación conmutada de salida única impermeable de 35 W Serie LPV-35 Características: Diseño de voltaje con
Información básica.
N º de Modelo. | LPV-35-24 |
Modo de regulación de voltaje | Tipo de modulación de frecuencia |
Sistema de suministro de energía | Equipo de distribución de energía terminal |
Transmisión de energía | Transmisión unidireccional |
Sistema de modulación | PWM |
Certificación | CE, RoHS, ISO, IP67 |
Marca | Leyu |
Proteccion | Cortocircuito/Sobrecarga/Sobretensión/Alta temperatura |
OEM | Aceptar |
Peso | 0,34 kg |
Grado impermeable | IP67 |
Material | El plastico |
Cantidad mínima de pedido | 1 PC |
Color | Astilla |
Paquete de transporte | Embalaje de cartón |
Especificación | 148*40*30 mm (largo x ancho x alto) |
Marca comercial | LEY |
Origen | Porcelana |
Código hs | 8504401990 |
Capacidad de producción | 6000PCS/mes |
Descripción del Producto
Fuente de alimentación conmutada de salida única impermeable de 35 W serie LPV-35Características:
Diseño de voltaje constante
Entrada de CA universal/rango completo
Resiste una entrada de sobretensión de 300 VCA durante 5 segundos
Protecciones: cortocircuito/sobrecarga/sobretensión
Enfriamiento por convección de aire libre
Tamaño pequeño y compacto
Totalmente encapsulado con nivel IP67
Caja de plástico completamente aislada.
Unidad de potencia clase II, sin FG
Unidad de potencia clase 2
Pase LPS

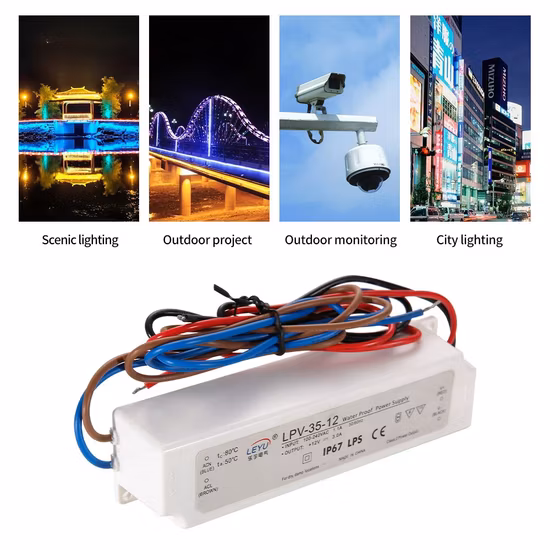

Adecuado para aplicaciones de iluminación LED y señales móviles
Prueba de quemado al 100 % a plena carga
Bajo costo, alta confiabilidad
2 años de garantía
ESPECIFICACIÓN | |||||
PRODUCCIÓN | |||||
Modelo | LPV-35-5 | LPV-35-12 | LPV-35-15 | LPV-35-24 | LPV-35-36 |
Voltaje CC | 5V | 12V | 15V | 24V | 36V |
Corriente nominal | 5A | 3A | 2.4A | 1.5A | 1A |
Alcance actual | 0~6A | 0~3A | 0~2.4A | 0~1.5A | 0 ~ 1A |
Potencia nominal | 30W | 36W | 36W | 36W | 36W |
Ondulación y ruido | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 150mVp-p |
Tolerancia de voltaje | ±6,0% | ±5,0% | |||
Regulación de línea | ±1,0% | ||||
Regulación de carga | ±4,0% | ±2,0% | |||
Configuración, tiempo de subida | 500 ms, 20 ms/230 VCA 500 ms, 20 ms/115 VCA a plena carga | ||||
Tiempo de espera | 50ms/230VAC 16ms/115VAC a plena carga | ||||
Rango de voltaje | 90 ~ 264 VCA 127 ~ 370 VCC | ||||
Rango de frecuencia | 47~63Hz | ||||
Eficiencia | 77% | 84% | 84% | 85% | 85% |
Corriente alterna | 1,1 A/115 VCA 0,57 A/230 VCA | ||||
Corriente de irrupción | Arranque en frío 55A a 230VAC | ||||
Corriente de fuga | 0,25 mA / 240 VCA | ||||
Sobrecarga | 110 ~ 150% de potencia de salida nominal | ||||
Tipo de protección: modo Hipo, se recupera automáticamente después de que se elimina la condición de falla | |||||
Sobre voltaje | 5,75 ~ 6,75 V | 13,8 ~ 16,2 V | 17,25~20,25V | 27,6 ~ 32,4 V | 41,4~48,6V |
Tipo de protección: Apague el voltaje de salida, vuelva a encenderlo para recuperarlo | |||||
Temperatura de trabajo. | -30 ~ +65ºC (Consulte "Curva de reducción de potencia") | ||||
Humedad de trabajo | 20 ~ 90% HR sin condensación | ||||
Temperatura de almacenamiento, humedad | -40 ~ +80ºC, 10 ~ 95% HR | ||||
Temperatura. Coeficiente | ±0,03%/ºC (0 ~ 45ºC) | ||||
Vibración | 10 ~ 500 Hz, 2G 10 min./1 ciclo, periodo de 60 min. cada uno a lo largo de los ejes X, Y, Z | ||||
SEGURIDAD Y EMC | |||||
Estándares de seguridad | UL1310 clase 2, CAN/CSA No.223-M91, CB IEC61347-2-13, aprobado IP67, el diseño se refiere a TUV EN60950-1 | ||||
Tensión soportada | I/PO/P:3KVAC | ||||
Resistencia de aislamiento | I/PO/P>100M Ohmios / 500VDC / 25ºC / 70% HR | ||||
Emisión CEM | Cumplimiento de EN55022 (CISPR22) Clase B, EN61000-3-2 Clase A, EN61000-3-3 | ||||
Inmunidad EMC | Cumplimiento de EN61000-4-2, 3, 4, 5, 6, 8,11, EN55024, nivel de industria ligera, criterio A | ||||
OTROS | |||||
Dimensión | 148*40*30 mm (largo x ancho x alto) | ||||
Peso | 0,34 kilogramos | ||||
Embalaje | 40 unidades/14,6 kg/0,63 pies cúbicos. | ||||
NOTA | |||||
1. Todos los parámetros NO mencionados especialmente se miden a 230VAC de entrada, carga nominal y 25ºC de temperatura ambiente. | |||||
2. La ondulación y el ruido se miden a 20 MHz de ancho de banda utilizando un cable de par trenzado de 12" terminado con un condensador paralelo de 0,1 uf y 47 uf. | |||||
3. Tolerancia: incluye tolerancia de configuración, regulación de línea y regulación de carga. | |||||
4. Es posible que no sea necesario reducir la potencia en condiciones de voltaje de entrada bajo. Consulte las características estáticas para obtener más detalles. |
